我团队博士研究生郭文豪等在李良彬研究员以及安敏芳副研究员的共同指导下，围绕分子结构设计，通过构建结构-性能的关系，成功开发出一种兼具高光学透明性、优异热稳定性和低热膨胀系数的新型聚酰胺酰亚胺（PAI）薄膜。这一成果为解决柔性显示技术中的关键材料难题提供了创新解决方案，有望推动可折叠手机、可穿戴电子设备等领域的快速发展。相关工作发表在期刊ACS Applied Polymer Materials期刊上。

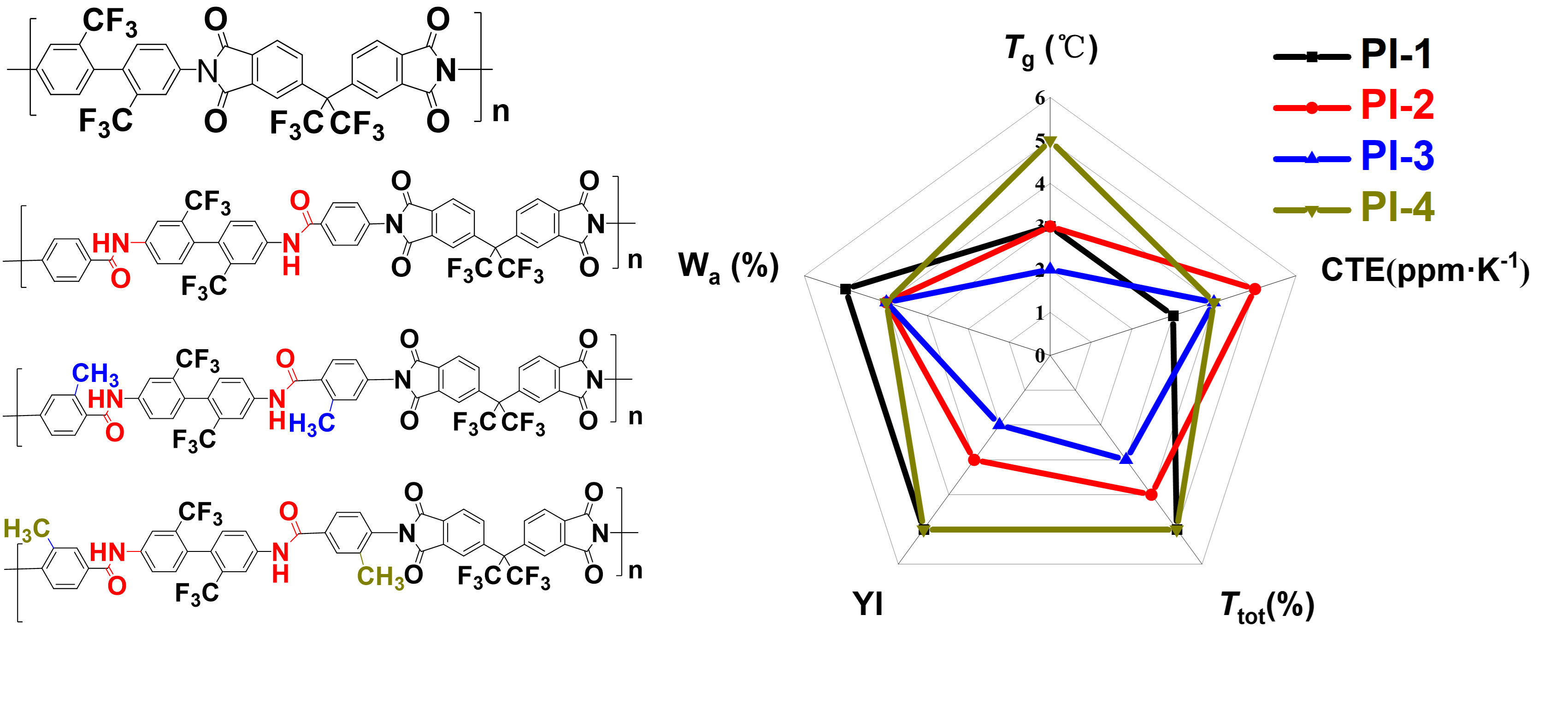

在这篇文章中，设计了一系列含有酰胺键和大体积取代基（如甲基）的二胺单体，并通过两步缩聚法将其与六氟异丙基二酐（6FDA）共聚，制备出新型聚酰胺酰亚胺薄膜。实验表明，将甲基取代基精准引入酰亚胺环附近，可显著抑制CTC形成，同时通过空间位阻效应增加分子链间距，减少紧密堆积。优化后的材料（3-AMB-TFMB/6FDA）展现出卓越性能，具有优异的光学性能（T_tot=89.0％，YI=0.73）,热尺寸稳定性（CTE=39.6ppm·K^-1），以及高玻璃化转变温度（T_g=356℃）。这项研究通过分子设计解决了光学与热稳定性之间的矛盾，为开发大尺寸可折叠屏幕和先进人机界面提供了关键材料的技术支持。

该项工作得到了安徽省合肥市重大科技专项“揭榜挂帅”项目(2022-SZD-005)，合肥市重大专项指导委托项目“汽车安全玻璃用聚乙烯醇丁醛(PVB)薄膜的研究与开发”，合肥市自然科学基金（202311）以及中国科学院(JZHKYPT-2021-04)的支持。

Guo W, Han X, Tan Z, et al. Influence of Bulky Substituents on Optical Transparency and Dimensional Stability of Polyamide-imide[J]. ACS Applied Polymer Materials, 2025.
