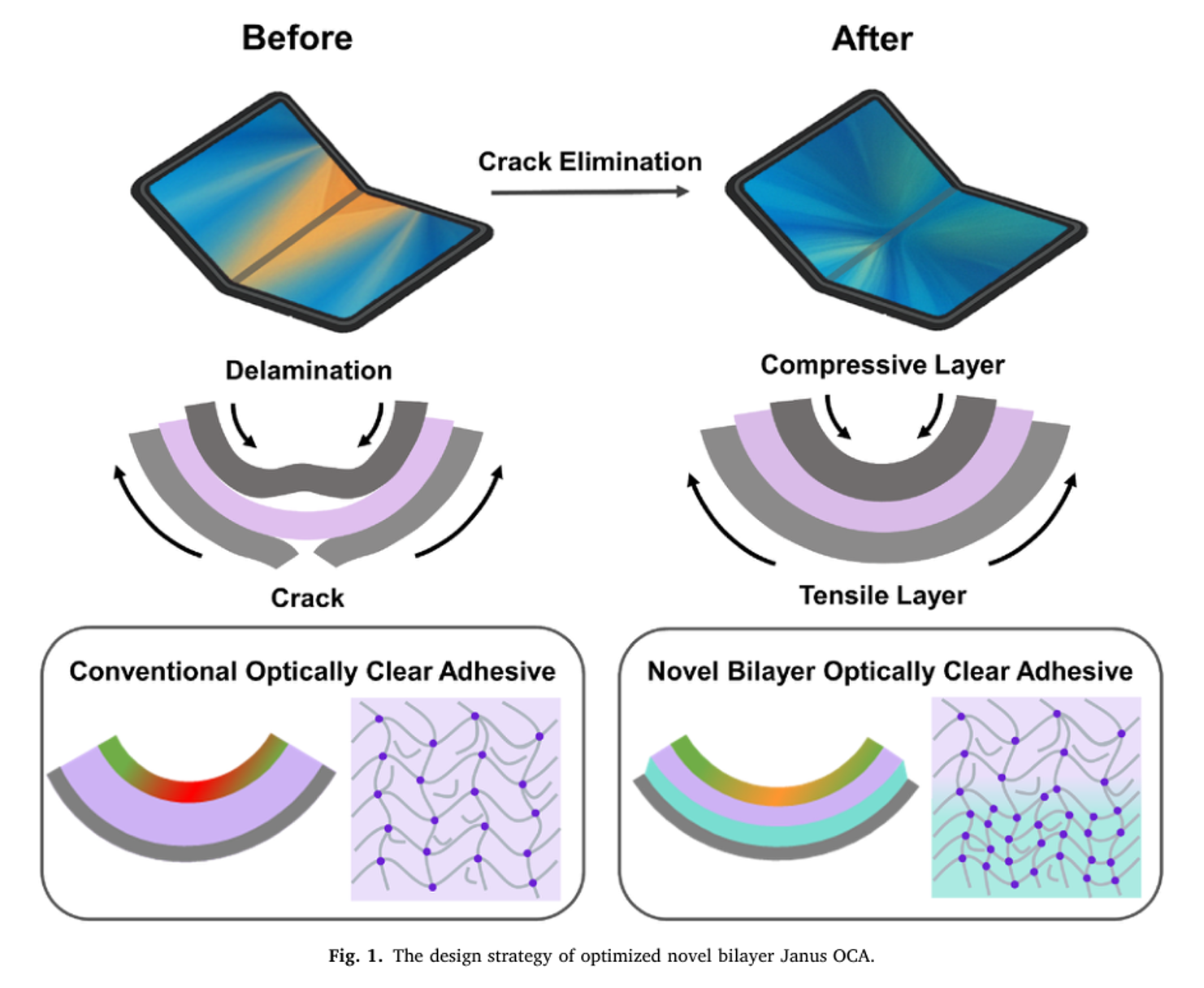

近日，我团队硕士研究生邓佳颖等在陈威特任教授的指导下围绕可折叠显示用光学透明压敏胶（OCA）的结构设计与性能调控开展研究，提出了一种具有交联密度梯度的双层 Janus OCA 新策略。该工作针对传统 OCA 在反复折叠过程中易产生屏幕折痕、界面失效以及应力分布不均等问题，通过在厚度方向上构建“低交联密度层—高交联密度层”的非对称结构，在界面粘附与内部内聚之间取得平衡。研究表明，该双层设计在保持优异光学性能的同时，可显著改善材料的力学响应与折叠可靠性，为下一代柔性与可折叠显示器件中的关键胶层设计提供了新思路。
在这项工作中，系统构建了三类单层 OCA 及其对应的双层结构，并结合低场核磁共振（LF-NMR）、双量子核磁共振（DQ-NMR）和单边核磁共振（UNMR）对网络结构进行了定量表征。其中，UNMR 以 10μm 的空间分辨率直接验证了双层胶膜沿厚度方向存在交联密度梯度。性能测试结果显示，所有 OCA 样品在可见光范围内的透过率均高于 95%，雾度低于 0.6%，达到显示应用对光学透明胶的要求。与单层高交联样品相比，双层 Janus OCA 在保持较高剥离强度的同时具有更好的蠕变恢复能力，并在静态与动态折叠测试中表现出更优的耐久性。特别是当双层胶膜 M62 在低交联密度一侧贴附 ITO 时，展现出最佳的动态折叠稳定性，说明这种非对称梯度结构能够更有效地分散应力、抑制裂纹和界面脱层，从而提升折叠屏器件的服役可靠性。
该研究从聚合物网络结构出发，揭示了交联密度作为关键结构参数对模量、黏弹响应、形变能力及折叠过程应力重分布的调控作用，也证明了 Janus 梯度设计在高性能 OCA 开发中的应用潜力。相关成果为柔性显示领域中光学透明压敏胶的精准设计与性能优化提供了实验依据和理论参考。
该项研究工作得到了国家自然科学基金（52422302）、安徽省自然科学基金（2408055UM001、2308085UM02、2208085UM01、2208085UM04）以及中国科学院项目（JZHKYPT-2021-04）的资助与支持。
Jiaying Deng, Lei Wu, Xiaojie Chen, Lingxun Qi, Haotian Wu, Jie Chen, Sarah Palloks, and Wei Chen*.Janus optical clear adhesive with tunable crosslinking density gradient for foldable display[J].Polymer, 2026, 351: 129841.
论文链接：https://doi.org/10.1016/j.polymer.2026.129841
